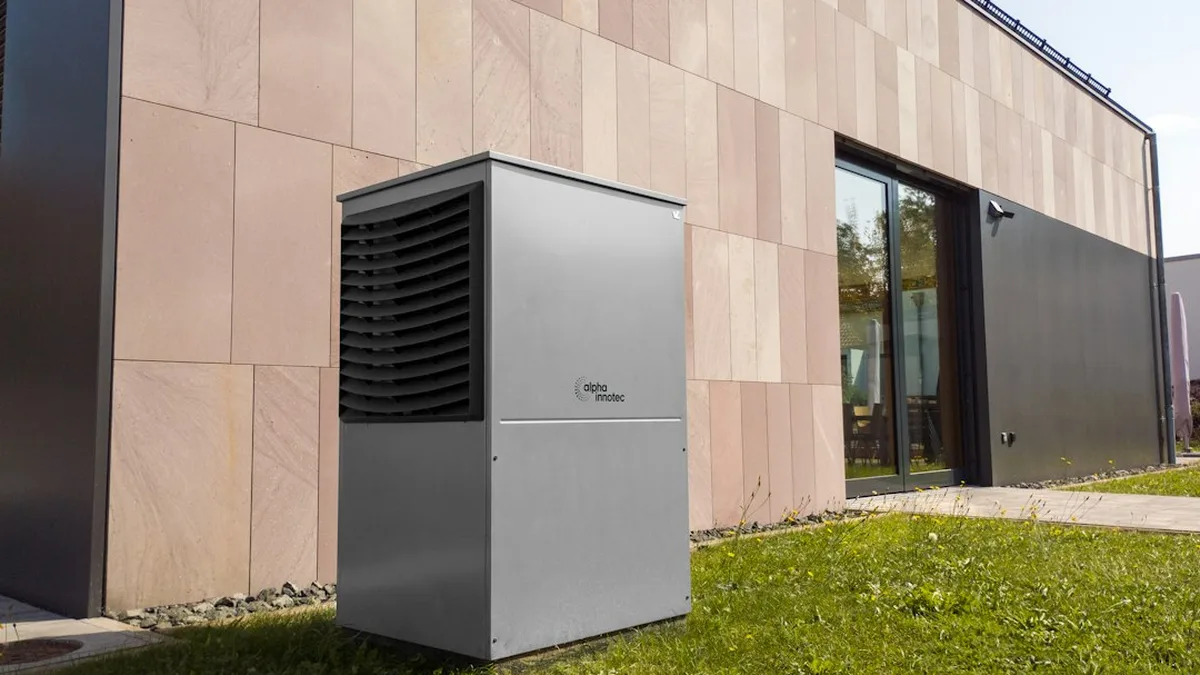

Schéma fonctionnement pompe à chaleur air eau : mode d’emploi

Le schéma de fonctionnement d’une pompe à chaleur air eau se lit en trois boucles : l’air extérieur qui cède ses calories, le fluide frigorigène qui les transporte, et l’eau qui les distribue dans les émetteurs. Tout ce qui compte ensuite, la régulation, le dégivrage, la courbe de chauffe, découle de ce dessin. Le comprendre évite deux malentendus fréquents : croire qu’on peut tout régler soi-même, et croire qu’un modèle sait tout faire. Reste à voir ce que ce schéma change quand le logement vieillit, quand un bruit apparaît, et quand un devis propose de reprendre l’installation.

Les repères d’âge : ce qui change avec le logement et la machine

Un schéma ne dit pas l’âge de ce qu’il représente, et c’est pourtant là que se prennent les décisions. La durée de vie d’une pompe à chaleur air-eau est de 15 à 20 ans en moyenne (particuliers-engie, relevé du 04/10/2026). Une maison gardée longtemps verra passer deux machines.

Deuxième repère, le rendement. En général, le COP d’une pompe à chaleur se situe entre 3 et 5, ce qui signifie qu’elle produit entre 3 et 5 kWh de chaleur pour 1 kWh d’électricité consommé (effy, relevé du 04/10/2026). Un schéma d’installation ancienne, dessiné pour une chaudière, ne montre jamais ces valeurs.

Troisième repère, la taille du logement. Les modèles les moins énergivores, plus sobres que les pompes à chaleur haute température, conviennent bien aux habitations récentes ou rénovées dont la surface approche 180 m² et qui ont besoin d’eau chaude pour trois personnes (même relevé du 04/10/2026).

Le marché situe le projet dans son époque. Les ventes de pompes à chaleur individuelles ont reculé de 19 % entre 2023 et 2024, dont 40 % pour l’air-eau, 24 % pour la géothermie et 12 % pour l’air-air (SDES, Chiffres clés des énergies renouvelables, édition 2025).

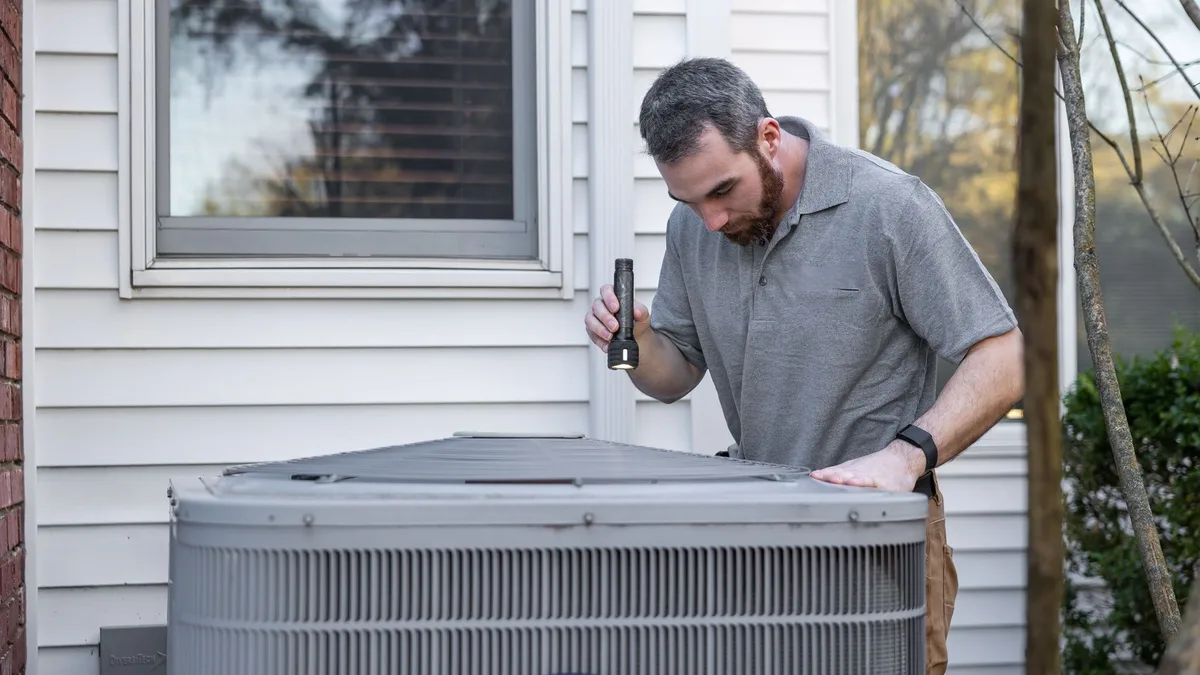

Ce qui doit alerter, et quand appeler un professionnel

Trois signaux reviennent quand une pompe à chaleur air eau s’écarte de ce que son schéma laisse attendre. La facture d’électricité grimpe plus que de raison sur les journées froides. La machine tourne, et la maison ne monte pas en température. Un bruit nouveau s’installe, la nuit surtout, au point que le voisin finit par en parler. Ce qui se passe quand l’unité extérieure devient bruyante se lit avant d’appeler au hasard.

Un code erreur affiché n’est pas un diagnostic. Il se lit avec le manuel du constructeur, et il se tranche avec un professionnel. Aucun geste sur le circuit frigorifique, le coffret électrique ou le câblage ne se tente seul : ce qui est mal fait à cet endroit ne se voit pas tout de suite.

Sur les aides, la règle est simple à retenir. Le prix d’une pompe à chaleur air-eau ouvre droit à ces dispositifs à condition que les travaux soient réalisés par un professionnel reconnu garant de l’environnement (RGE) : l’annuaire officiel RGE et un conseiller France Rénov’ se consultent avant de demander des devis (service-public.gouv.fr, vérifié le 01/09/2026). Le choix de l’interlocuteur se joue au même moment : les critères d’un installateur de pompe à chaleur fiable se vérifient avant la signature, jamais après.

Les erreurs qui aggravent, et comment les éviter

Attendre d’un schéma ce qu’il ne promet pas

Une pompe à chaleur réversible fonctionne à l’identique en été, à un détail près. Le fonctionnement de la PAC reste le même, sauf qu’il est inversé : le fluide frigorigène récupère une partie des calories de l’air intérieur pour rafraîchir l’habitation (particuliers-engie, relevé du 04/10/2026). Toutes les machines ne le font pas. La question se pose avant l’achat, pas en août.

Chauffer de l’eau dont personne ne se sert

Sur l’eau chaude sanitaire, la logique du schéma mérite d’être interrogée. Si les besoins en eau chaude sont faibles, il vaut mieux dissocier la production d’eau chaude et le chauffage pour ne pas chauffer de l’eau inutilement (ADEME, 12/12/2025). Un ballon surdimensionné fait tourner la machine pour un usage qui n’existe pas.

Vouloir accélérer une machine qui n’est pas faite pour ça

Monter la consigne un matin de grand froid ne fait pas grimper la température plus vite quand les émetteurs sont lents. Résultat : une machine qui force, une pièce qui ne bouge pas, et une consommation qui ne se rattrape pas au printemps.

Chauffage : la boucle qui explique la consommation

Dans le schéma, la partie chauffage se résume à une question de température d’eau. Plus l’eau envoyée est tiède, plus la machine travaille dans sa zone confortable. Un COP de 3 à 5 se mesure en conditions d’essai, pas au cœur d’une semaine de janvier : c’est une référence de comparaison, pas une prévision de facture.

Le réglage qui compte n’est pas la température affichée dans le salon, mais la loi d’eau, autrement dit la façon dont la machine adapte la température de départ à la météo. Trop haute, elle fait travailler la machine pour rien. Trop basse, elle laisse la maison en retard au petit matin. Le compromis se trouve sur une saison entière, jamais sur une soirée de réglages.

Pompes : ce que le schéma change d’un modèle à l’autre

Air-eau ou air-air, le principe de transfert reste le même, et le schéma final ne se ressemble pourtant pas. Une pompe à chaleur air-eau chauffe de l’eau, donc des émetteurs : plancher chauffant, radiateurs, ventilo-convecteurs. Une pompe à chaleur air-air chauffe de l’air, donc la pièce où se trouve l’unité intérieure. Le choix se joue sur l’existant, la présence d’un réseau d’eau, d’un conduit, d’un étage à traiter. Comparer air-air et air-eau se fait sur ces critères, pas sur une étiquette de performance.

Dans les deux cas, le dimensionnement se décide avant le schéma, pas après. Une puissance trop grande fait démarrer et arrêter la machine sans cesse ; trop petite, elle ne tiendra pas la semaine la plus froide.

Les questions qui reviennent devant un schéma

Que montre un schéma de fonctionnement d’une pompe à chaleur air eau ?

Trois boucles et leurs échanges : l’air extérieur, le fluide frigorigène, l’eau du circuit de chauffage. Le schéma situe aussi les organes qu’on peut surveiller, filtre, vannes, circulateur, et ceux qu’on ne touche pas, le circuit frigorifique et le tableau électrique.

Pourquoi le circuit s’inverse-t-il en été ?

Parce que la machine peut travailler dans l’autre sens : elle prélève des calories dans l’air intérieur pour les rejeter dehors. Toutes les pompes à chaleur air-eau ne proposent pas cette inversion, et le schéma le montre, ou pas.

Faut-il intervenir soi-même sur le circuit frigorifique ?

Non. Ces gestes demandent une habilitation, et un montage mal fait se manifeste des mois plus tard, par une perte de performance ou une panne.

Comment savoir si l’installation est bien dimensionnée ?

Trois observations sur un hiver complet : la maison tient sa température sans qu’on y pense, la machine ne s’arrête et ne redémarre pas sans arrêt, et la facture ne s’envole pas quand le froid s’installe. Si un de ces signes manque, une visite de réglage se redemande.

Un schéma de fonctionnement de pompe à chaleur air eau se lit donc avec trois repères en tête : l’âge de l’installation et du logement, les signaux qui doivent alerter, et les erreurs qui coûtent chaque hiver. Vous savez maintenant ce que ces boucles impliquent pour votre maison, et à quel moment vous avez besoin de quelqu’un. La prochaine étape tient dans une conversation, avec les questions à poser avant de signer et un interlocuteur RGE à vérifier.
